网络工程 Solution

一、工程概况

• 某单位办公楼共5层，每层结构都一样，每层有房间20，一个楼梯间，一个弱电井房间。两边是房间，中间是走廊。

• 02 至17号房每房2个信息点，位置在房间两侧中间，18 和19号房每房4个信息点，房间两侧各两个，平均分布。

• 设备间放在一楼的弱电井房。

二、总体设计

• 需求分析

 (1)需求分析内容

 (2)需求分析的方法

 (3)需求分析的结果

• 网络综合布线系统选择

• 综合布线系统配置

• 产品选型

三、需求分析的内容

•  在综合布线系统工程规划和设计以前，必须对用户信息需求进行点差和检测，这也是建设规划、工程设计和以后维护管理的总要依据之一。

•  通过对用户方实施综合布线系统的相关建筑物进行实地考察，由用户方提供建筑工程图，从而了解相关建筑结构，分析实施难易程度，并估算大致费用需了解的其他数据包括：中心机房的位置、信息点数于中心机房的最远距离、电力系统状况、建筑楼情况等。

四、需求分析的方法

• 直接与用户交谈

• 问卷调查

• 专家咨询

• 吸取经验教训

五、需求分析结果

• 作为信息传输基础的综合布线系统，必须支持现在以及未来语音、数据、视频会议、控制等信息高速传输的要求，为新闻采集、编辑、传送、出版等系列工作走向信息化、网络化奠定基础。

• 为此，办公楼的综合布线系统建设应有一个整体全面的考虑。要想建立一套高效的信息网络，必须有一套完整的高品质综合布线系统。

六、总体需求

◇ 满足主干1000Mbps，水平100Mbps交换到桌面的网络传输要求；

◇ 主干光纤的配置冗余备份，满足将来扩展的需要；

◇ 满足与电信及自身专网的连接；

◇ 信息点功能可随需要灵活调整；

◇ 兼容不同厂家、不同品牌的网络设备；

（一）功能需求

本设计中的综合布线系统应当能满足下述通信需要：

◇ 电话；

◇ 计算机网络；

◇ 具备实现 BAS、CAS、OAS、SCS等系统网络集成的条件；

◇ 具备实现视频传输的条件；

◇ 其他符合布线标准的信号、数据传输；

（二） 性能需求

性能需求：有服务效率、服务质量、网络吞吐率、网络响应时间、数据传输速度、资源利用率、可靠性、性能/价格比等。

◇ 根据本工程的特殊性，语音点和数据点使用相同的传输介质，即统一使用超5类4对双绞电缆，以实现语音、数据相互备份的需要；

◇ 对于网络主干，数据通信介质全部使用光纤，语音通信主干使用大对数电缆；光缆和大对数电缆均留有余量；

◇ 对于其他系统数据传输，可采用超5类双绞线或专用线缆；

◇ 支持目前水平100M、主干1000M的网络应用，及未来扩展的需要；

七、网络综合布线系统选择

• 尽管现有网络或新兴网络还不必太依赖6类解决方案来支持，但可以预见，6类电缆完全成为铜缆布线的主流解决方案只是时间问题。

•  7类线缆技术提供高达600MHz的带宽，这是所有类型的铜线缆中最高的带宽，以前的线缆技术基于保守的性能标准，每一对线路都利用衬箔屏蔽物屏蔽，而且线缆本身也采用包裹整个线缆的屏蔽层。一些7类线缆还在线缆的护套与屏蔽的线路对之间加入了一层编织物屏幕层 ，线缆还可以屏蔽外部串音，即来自线缆外套之外的邻近线缆的噪音。

八、综合布线系统配置

整个新办公楼-综合布线系统共设置了信息点：504点。系统设计采用分层星型拓扑结构，共分成6个子系统，即：建筑群子系统、工作区子系统、水平子系统、管理区子系统、垂直子系统和设备间子系统。通过不同的跳线管理可支持一、二、三级网络结构，既易于信息的统一管理又可满足不同区域内所有可能出现的应用需求。

整个系统共划分了2个配线间，楼层配线间设在2楼弱电井旁的控制室，主配线间设在5楼中心机房。语音点和数据点的水平布线统一采用超5类电缆；语音垂直主干采用3类25对电缆(2 ：1配置)；数据垂直主干采用6芯室内光缆。

中心机房的主配线架MD至楼层配线架FD1共配置了 2条6芯室内光缆，保证每一台48口楼层交换机均可使用一对独立的光纤通道，并留有余量，满足100Mbps交换到桌面的应用要求及未来扩容的要求。整个综合布线系能支持语音(模拟和数字)、数据(计算机)、视频图像(数字)以及综合信息的高质量和高速率传输，能适应不同厂商和不同类型的网络和计算机产品接入，并应符合规范中关于抗干扰的要求。

配线间的划分及设置

• 在水平信息点数量及点位确定的前提下，根据建筑的长宽尺寸及信息点线缆长度≤90米的要求，对配线间作出如下配置：

• FD1楼层配线间-设在一楼弱电井的202室，负责管理1层、2层、3层的信息点；

• MD 总配线间-设在5楼中心机房，负责管理4层、5层、顶层的信息点；

• 楼的主干光缆、主干电缆；MD配线架既是主配线架，也是楼层配线架，是整个综合布线系统的汇集中心。

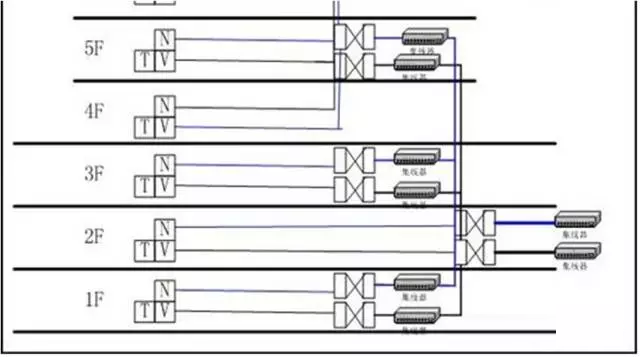

综合布线系统楼层图例

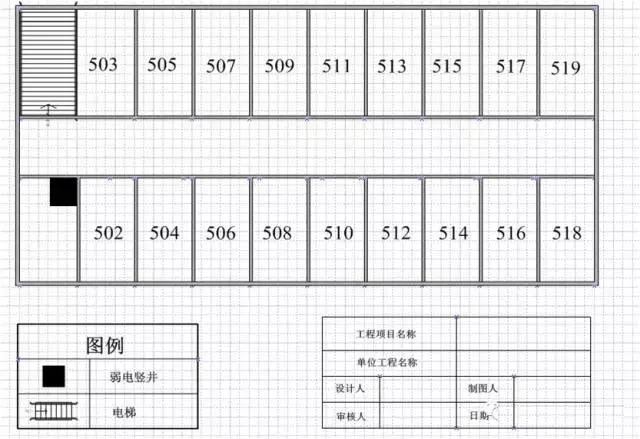

综合布线系统楼层平面图

九、综合布线系统划分

• 工作区子系统

• 水平干线子系统

• 垂直干线子系统

• 管理间子系统

• 设备间子系统

• 建筑群子系统

工作区子系统

工作区子系统是指从水平系统用户信息插座延伸至数据终端设备的区域，由连接线缆和适配器组成。工作区的UTP/FTP跳线为软线(Patch Cable)材料，即双绞线的芯线为多股细铜丝，最大长度不能超过5M。

水平子系统

该子系统由工作区用的信息插座、配线设备至信息插座的配线电缆、楼层配线设备和跳线等组成。在该小区内各户将采用二条超五类电缆从弱电井到家庭智能箱内，保证语音、数据分离，在家居智能箱内进行内外连接，内部从智能箱到终端点也采用超五类线缆，语音与数据线缆从户内智能箱到弱电井将分别采用110配线架与模块式配线架进行管理，以四层为一个集中点，即保证语音单独使用，又能使家庭的报警与三表远传通过数据端口进行联网传输。

垂直干线子系统

该子系统应由设备间的配线设备和跳线以及设备之间至各楼层配线间的连接电缆组成，在确定干线子系统所需要的电缆总对数之前，必须确定电缆语音和数据信号的共享原则，选择干线电缆最短、最安全和最经济的路由，选择带门的封闭型通道敷设干线电缆，干电缆可采用点对点端接，也可采用分去递减端接以及电缆直接连接的方法。如果设备间与计算机机房处于不同的地点，而且需要语音与数据电缆多连接到计算机中心，则宜在设计中选取不同的干线电缆或干线电缆的不同部分来分别满足不同路由干线(垂直)子系统语音和数据的需要。

管理间子系统

管理子系统设备设置在每层配线设备的房间内，管理子系统由交接间的配线设备、输入/输出设备等组成，管理子系统也可应用于设备间子系统，管理子系统应采用单点管理双交接口，交接场的取决于工作区，综合布线系统规模和选用的硬件，在管理规模大、复杂、有二级交接间时，才放置双点管理双交接在管理点，根据应用环境用标记标入来标出各个端接场，对于交换间的配线设备宜采用色标区别种类用途的配线区。并且在交接场之间应留出空间，以便容纳未来扩充的交接硬件。

在该小区中按几层为单元在弱电井内放置配线架和语音采用IBDN的BIX安装架进行汇总，将每户用不同的标记进行分开，数据为模块式配线架，通过交换机、连成一个局域网到设备间，水平线缆与垂直线缆用标准的跳线进行连接进行管理，全部集中在一个箱子里，只放置一个交接间，不使用二级交接。

设备间子系统

是设置设备进行网络管理以及管理人员值班的场所，设备间子系统由综合布线系统的建筑物进行线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。设备间内的所有进线终端应采用色标区别各类用途的配线区，设备间位置及大小根据设备的数量、规模，最佳网络中心等内容，综合考虑确定。该小区是个智能集中的小区，包括监控、可视对讲、家居智能等系统，在A幢一层设置一个中心机房把每个系统的设备都集中一起控制，为系统用各种不同线缆区别开来，综合布线系统全部语音和数据一缆集中在中心机房的机柜中，收发器设备与接入网连接。

建筑群子系统

建筑群子系统由两个及两个以上建筑物的语音/数据组成的一个建筑群综合布线系统，包括连接各建筑物之间的线缆和配线设备。建筑群子系统宜采用地下管道敷设方式，管道内敷设的铜缆或光缆应遵循电话管道和入孔的各项设计规定。此外安装时至少应预留1-2个备用管孔，以供扩充之用，建筑群子系统采用直接沟内敷设时，如果在同一沟埋入了其他的图像监控电缆，应设立明显的共同。该小区外接线埋入3个ф100的套，用于电信进线使用，从地下室至该小区的控制中心采用200*100的桥架敷设，通过地下室到达中心机房管理中心。

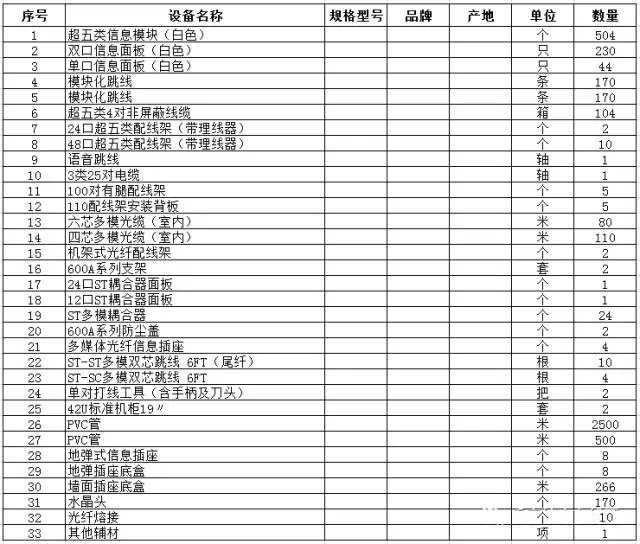

十、综合布线系统设备清单

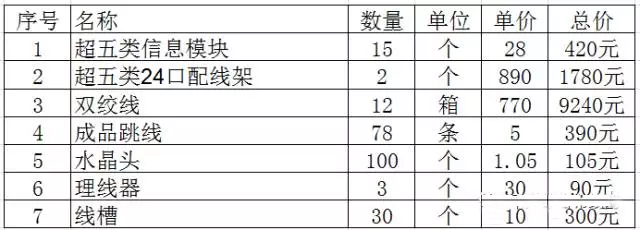

材料预算

十一、管槽系统设计

• 两种走线方式

⑴采用走吊顶的轻型槽型电缆桥架的方式

• 这种方式适用于大型建筑物。为水平线缆提供机械保护和支持的装配式槽型电缆桥架，是一种闭合式金属桥架，安装在吊顶内，从弱电竖井引向设有信息点的房间，在由预埋在墙内的不同规格的铁管，将线路引到墙上的暗装铁盒内。

• 综合布线系统的水平布线是放射型的，线路量大，因此线槽容量的计算很重要，按照标准的线槽设计方法，应根据水平线缆的直径来确定线槽的容量。

• 线槽的材料为冷轧合金板，表面可进行相应处理，如镀锌、喷塑、烤漆等，线槽可以根据情况选用不同的规格。为保证线缆的转弯半径，线槽需配以相应规格的分支配件，以提供线路路由的转弯自如。

• 为确保线路的安全，应使槽体有良好的接地端，金属线槽、金属软管、金属桥架及分配线机柜均需整体连接，然后接地，如不能确定信息出口准确位置，拉线时可先将线缆盘在吊顶内的出线口，待具体位置确定后，再引到信息出口。

 ⑵采用地面线槽走线方式

这种方式适应于大开间的办公间，有密集的地面型信息出口的情况，建议先在地面垫层中预埋金属线槽或线槽地板。主干槽从弱电竖井引出，沿走廊引向设有信息点的各房间，再用支架槽引向房间内的信息点出线口，强电线路可以与弱电线路平行配置，但需分隔于不同的线槽中，这样可以向每一个用户提供一个包括数据、话音、不间断电源、照明电源出口的集成面板，真正作到在一个清洁的环境中，实现办公自动化。
